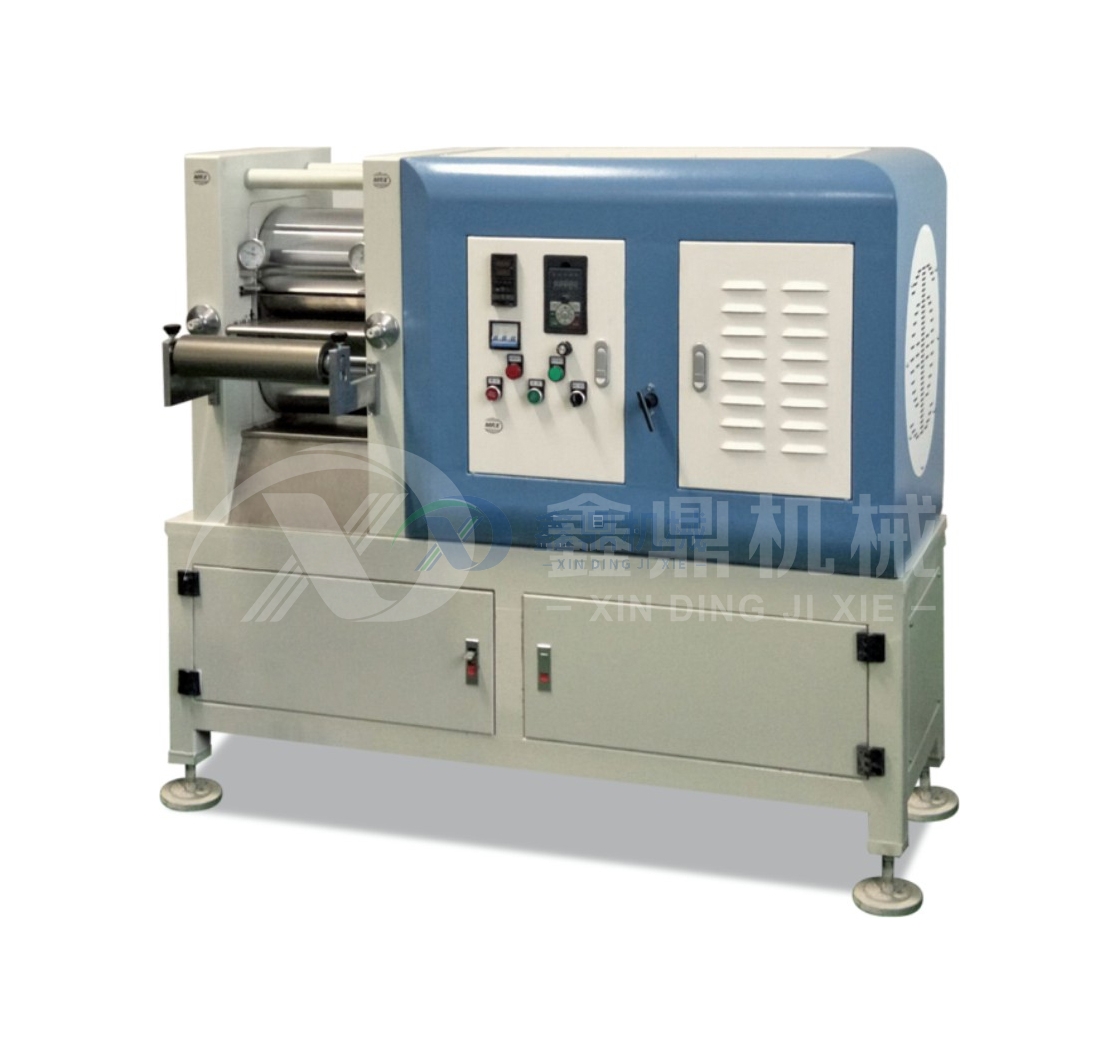

XD-PYJ2300A 液压对辊机

产品属性

  • 所属分类:扣式电池实验设备
  • 产品编号:1561017518
  • 浏览次数:0
  • 发布日期:2019-10-21
  • 产品概述
  • 产品视频

XD-PYJ2300A自控式收放卷装置是一款可应用于卷材复卷和分卷的设备,设备自带独立的自控系统实现自动放卷和收卷功能,可匹配辊压机实现锂离子电池正、负极片轧制,也可应用于光学薄膜、功能薄膜等卷状材料的复卷和分卷。





产品特点

*整体式龙门框架,CNC精密加工,保证高精度和高稳定性;

*轧辊采用进口冷轧铬钼材料经热处理表面镀铬深冷处理制作,内外硬度高,耐磨性好;

*美国原装进口液压系统,自动控制轧制压力;

*zhuanli设计液压平衡轧制机构,保压稳定,横向和纵向轧制均匀性好;

*斜块式辊缝调节装置,表显调节;



技术参数

*轧制力:Max25t.

*机械速度Max.6m/min

*工作辊:直径:Ф200 mm;  材质:9Cr3Mo

*表面硬度HRC65~68,内部硬度HRC60-62,粗糙度Ra≤0.4,圆跳动好于±2μm

*辊面宽度:330 mm

*压下型式:液压

*辊压精度:±1.5μm

*轧机开口度:2 mm

*减速器与分齿箱:组合式

*轧机电机:交流变频电机

*锂电极片单次压下量为20%~30%,若要更薄需多次轧制(5μm/次)

*使用环境:建议环境温度25±3℃,湿度30~90RH,无振动和电磁干扰

*外形安装尺寸:长1400mm宽500mmX高1300mm

*电压:220V 2KW

*0.5-0.8MPa压缩空气

*重量:约600KG


特点:

美国原装进口液压系统,自动控制轧制压力;整体式龙门框架,CNC精密加工,保证高精度和高稳定性;轧辊采用9Cr3M材料经热处理表面镀铬制作,内外硬度高,耐磨性好;zhuanli设计液压平衡轧制机构,保压稳定,横向和纵向轧制均匀性好;斜块式辊缝调节装置,表显调节;设计轧制力采集和存储功能,可监控轧制力曲线;PLC控制,HMI操作,方便易用;可选MSK-2300-RD对辊机收放卷装置,实现卷料连续轧制;

产品参数:



电 源电压单相220VAC±10%,频率50Hz/60Hz,功率1.5KW,小于4Ω接地
气  源0.5-0.8MPa压缩空气
使用环境建议环境温度25±3℃,湿度30~90RH,无振动和电磁干扰
轧辊规格直径Φ196 x 330mm
轧辊硬度表面硬度HRC65~70,硬度层厚度≥10mm,圆跳动好于±2μm
基材幅宽≤280mm
轧辊材质9Cr3M ,表面镀硬铬 ≥0.08MM
轧辊精度圆跳动好于±2μm
轧制压力Max. 25T,锂电极片推荐使用15~20T,若特殊需求联系厂家软件解密可调至50T.
下 轧 量锂电极片单次压下量建议为20%~25%,若要更薄需多次轧制(5μm/次).
轧制精度±2.5μm
轧辊驱动1.5KW减速交流电机
机械速度0.5-3m /min
设备尺寸L1217mm*W618mm*H935mm
重    量约750Kg
