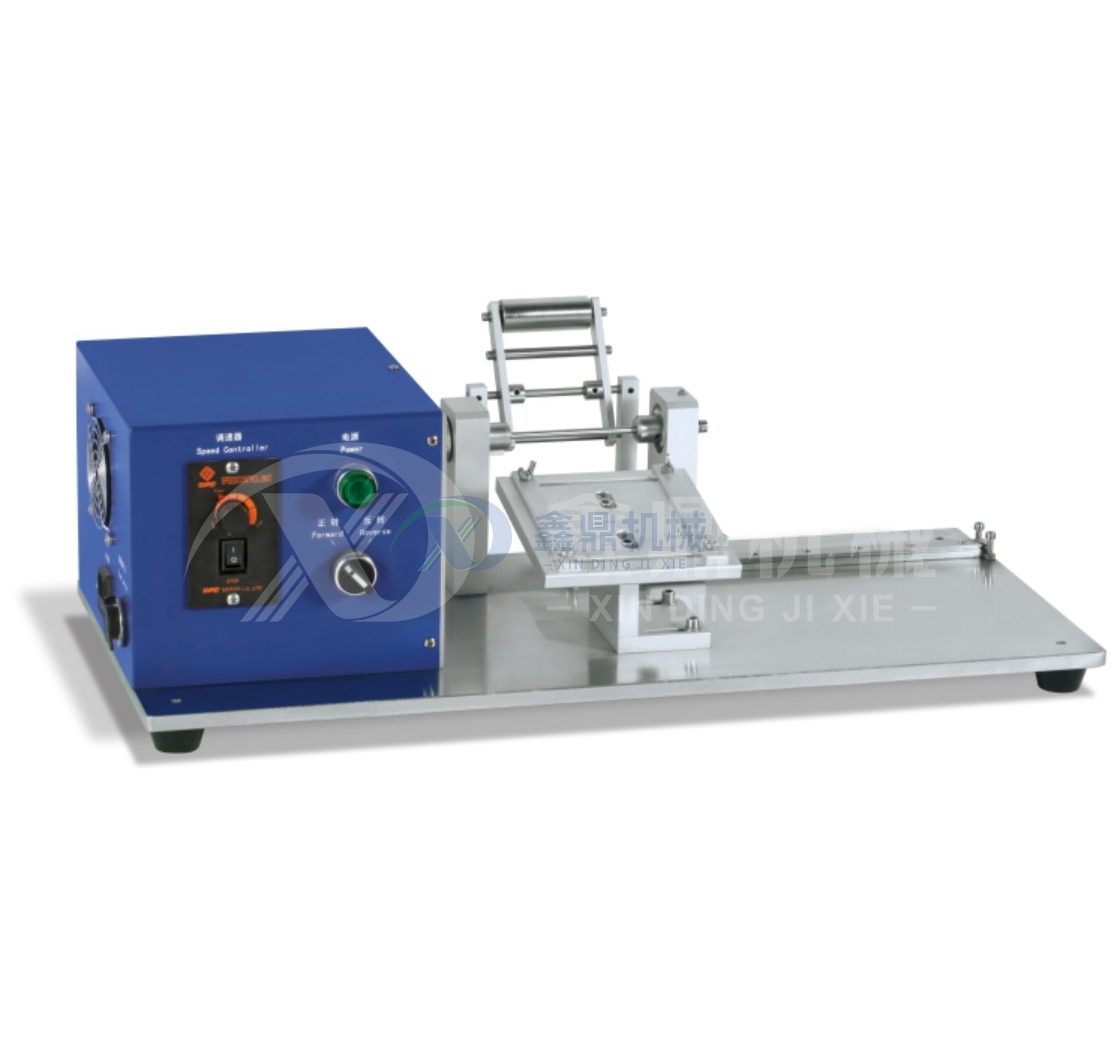

XD-JR90手动卷绕机

产品属性

  • 所属分类:圆柱电池实验设备
  • 产品编号:1561017518
  • 浏览次数:0
  • 发布日期:2019-10-21
  • 产品概述
  • 产品视频

XD-JR90专用于铝箔包装电池/圆柱电池和超级电容的电芯卷绕,将正负极片与隔膜

卷绕成电芯。机器体积小,调较、操作及维修简单;卷针偏摆度小;导料板的上下、左右、前后位置可调;脚踏开关控制正反转。具有操作简便、安全可靠、外形美观、等特点。





产品特点

*导料极片槽尺板的上下、左右、前后位置可调节;

*卷绕托轮,保证了电芯卷绕时的卷紧度;

*增加卷绕尾部托架,提高电芯的卷绕精度;

*卷绕可正反转,卷绕无级调速;

*机器体积小,外形精致美观,操作简便;



技术参数

*电源:220V/50Hz

*功率:25W40W

*转速:0170 /分钟可调;

*适用扁电芯尺寸 mm:长(20100X 宽(2080X 厚(0.510)根据客户选定。

*适用圆柱电芯:Φ35*L90mm 以内(更换卷绕扁电芯和圆柱电芯需更换卷针)

*设备尺寸:L600mm*310mm*290mm

*设备重量:25Kg


特点:

XD-DL100电动立式对辊机主要适合于实验室内电池材料,少量金银等贵金属材料、铜铝等有色材料的电动轧制,轧制厚度可调,操作简单。尤其适合于清洁能源材料锂电池极板的减薄和增大密度。

产品参数:



电源AC220V ,50/60Hz
电机功率约25W
接地电阻小于4Ω的接地线
转动方向正/反转可切换
转速0~170转/分钟可调
导料板(长*宽)150*105mm
卷针(18650标配)尺寸Φ4*125mm
卷绕速度170r/min内可调
卷绕头偏摆度<0.5mm
减速比1:06
卷片(标配)120*43.5*0.8mm (43.5mm为电芯内孔宽度)
设备总尺寸≈610L × 270W × 260H(mm)
重量29KG
