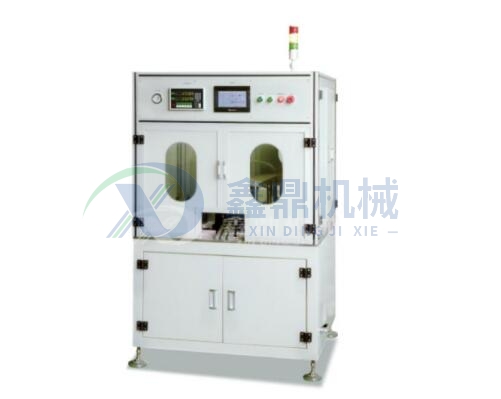

电芯整形机

主要特点：

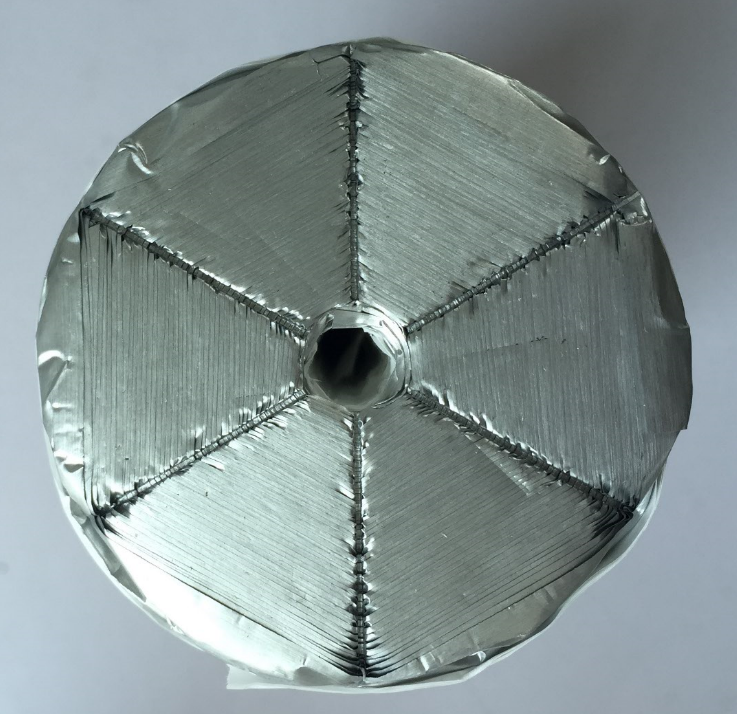

*采用四工位整形，使铜铝箔基材一一陆续有规律的朝内方向压倒，无短路率，让基材重叠与集流片更好的接触焊接牢固；

*具有电阻测试功能，范围可设定，检测产品超出低电阻值或短路；；

*产品换型号时，长度调节通过光栅尺检测并显示，调节准确直观方便;

*动化设计采用4段整形，自动进料，压形，预整形1，预整形2，平整形，电阻测试，出料；

*PLC控制，人机界面显示，易于形成自动化；

*精密的模具设计保证电芯整形准确；

*外观几何设计、铝型材外罩精致美观大方，操作方便；

技术参数：

*适用产品：电池﹑超级电容器电芯;*各个工序、工艺参数（如整形速度、保压时间等）可调;

*滑块（压头）行程：40mm;

*长度定位精度：±0.03mm;

*整形长度误差：±0.1mm;*使用寿命：工装模具正常使用寿命达到500万次以上;

*PLC过程控制；

*产能：≧4PPM；

*稼动率：98％；

*电源：220V/50Hz；

*气源：0.5～0.7MPa；

*用气量：0.5 m³/min

*功率：0.5KW；

*外形尺寸：L1100mm *W 800mm * H1650mm；

*重量：400kg；
