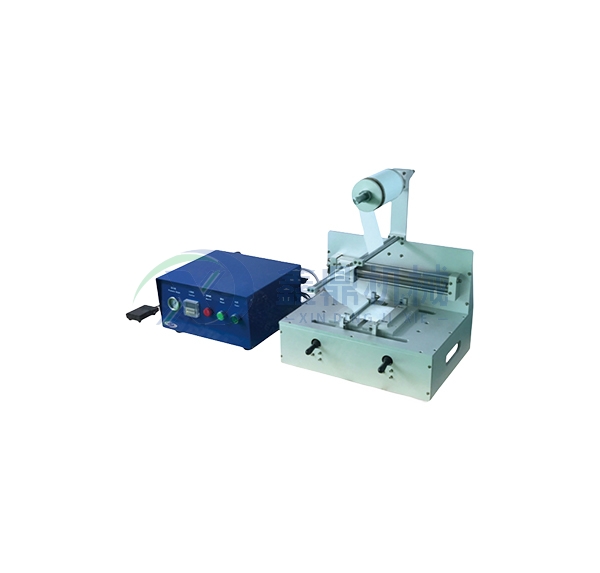

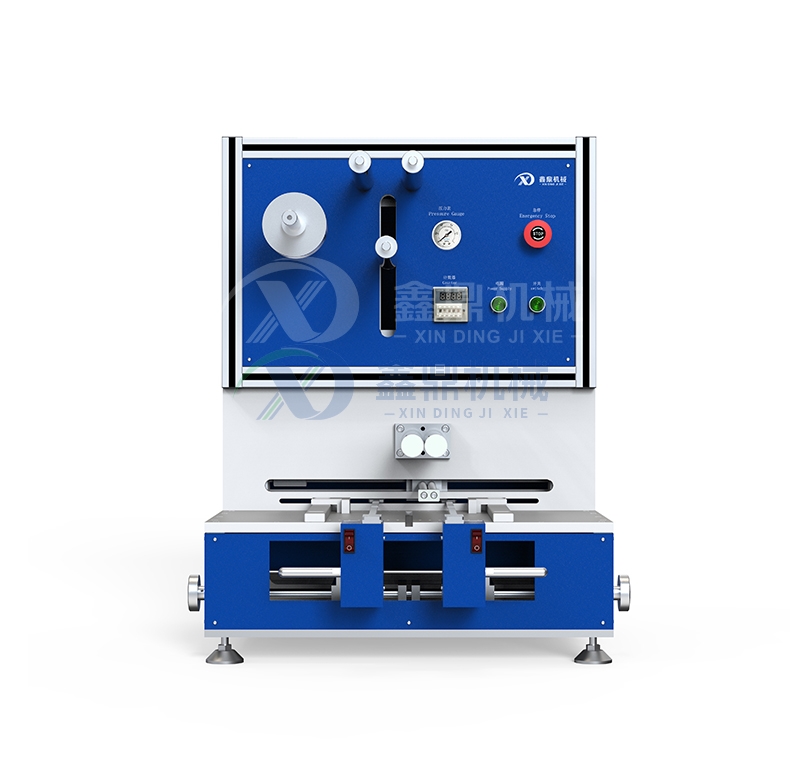

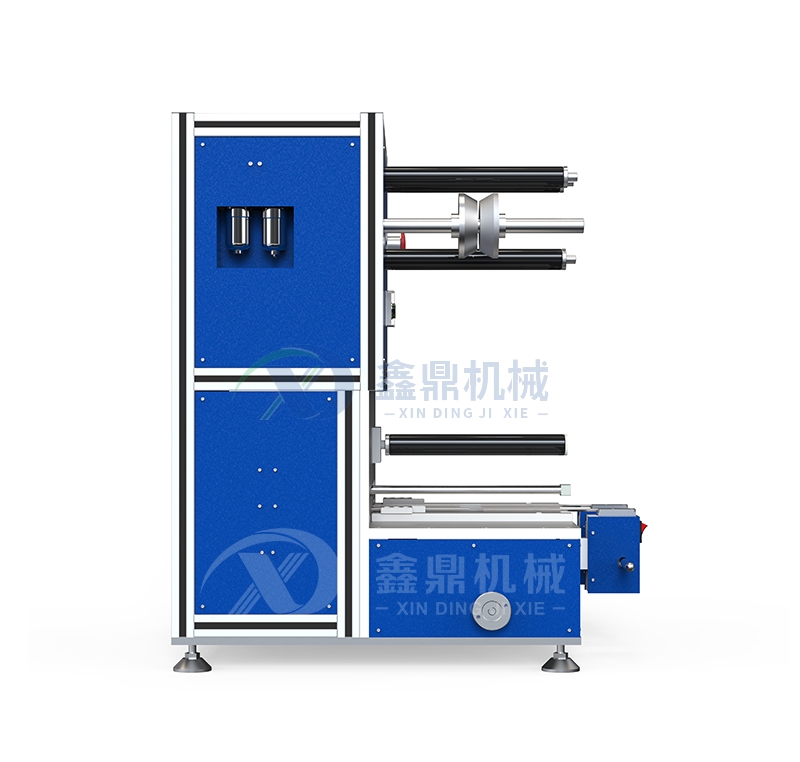

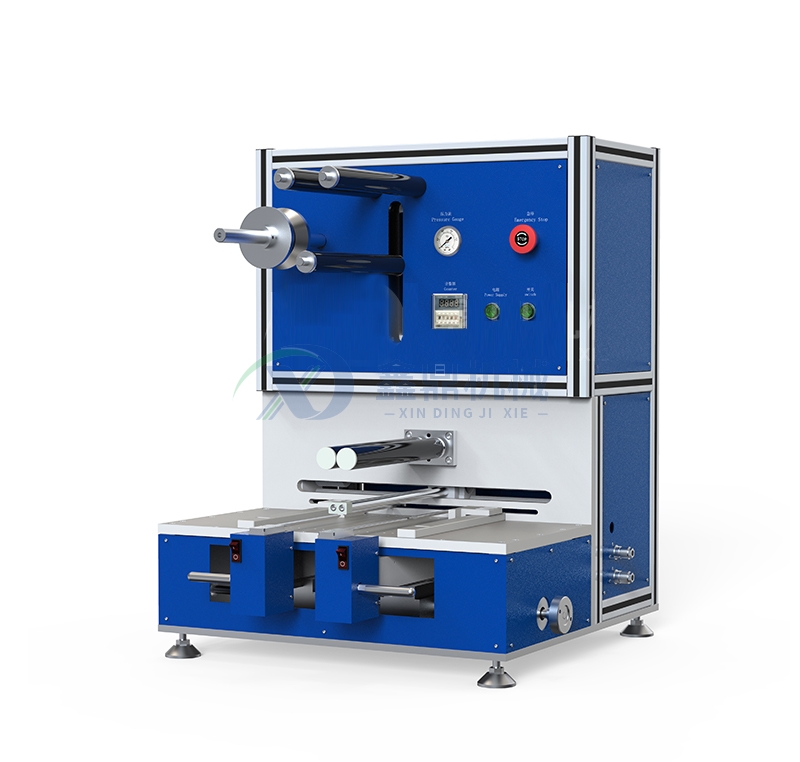

XD-RB-DP200 半自动叠片机

产品属性

  • 所属分类:软包电池实验设备
  • 产品编号:1561017518
  • 浏览次数:0
  • 发布日期:2019-12-05
  • 产品概述
  • 产品视频

XD-RB-DP200适用于电池电芯的叠片工艺,将正负极片与隔膜进行Z形叠片,是一款可应用于锂离子电池极片叠片工艺的设备。该设备采用隔离膜自动张力控制系统,气缸带动隔膜左右移动实现Z字形叠片,悬臂式的设计便于操作。相对于手动叠片机,该设备具有叠片效率高、叠片整齐度好、适用电池尺寸范围大的特点,是一款研发样品制作和小批量试制设备的理想选择。



产品特点

*适用电芯叠片尺寸范围大;

*半自动叠片、衡张力控制系统

*叠片数量自动计数、手动归零,设计数显计数器

*停电、不使用后自动保持上次使用参数状态功能

*采用脚踏开关控制气缸动作

*机器的调校、操作及维修简单容易

*工作效率高,带数显计时器

*桌面型的设计小巧便捷,操作简单且易于维修;





技术参数

*叠片精度整齐度好于±0.5mm

*叠片厚度Max.12mm(再厚需更换调节板)

*隔膜卷径Max. 220mm

*    0.4~0.6MPa压缩空气

*叠片尺寸(包含极耳长度)Min. L44mm*W44mm(再小需更换压片)Max. L200mm*W150mm(极耳在长边)

*使用环境建议环境温度25±3℃,湿度30~90RH,无振动和电磁干扰

*     电压单相220VAC±10%(可定制110VAC),频率50Hz/60Hz,功率200W

 *外形尺寸:L510mm*W825mm*H585mm

 *重量:80kg.


产品参数:


电源电压单相220VAC±10%(可定制110VAC),频率50Hz/60Hz,功率200W
气源0.4~0.6MPa压缩空气
使用环境建议环境温度25±3℃,湿度30~90RH,无振动和电磁干扰
叠片精度整齐度好于±0.5mm
叠片尺寸(包含极耳长度)Min. L44mm*W44mm,Max. L230mm*W150mm(极耳在长边);长度大于80mm时需要更换压片.
叠片厚度Max.12mm(再厚需更换调节板)
隔膜卷径Max. 220mm
安装尺寸L512mm*W820mm*H580mm
重量约50Kg
