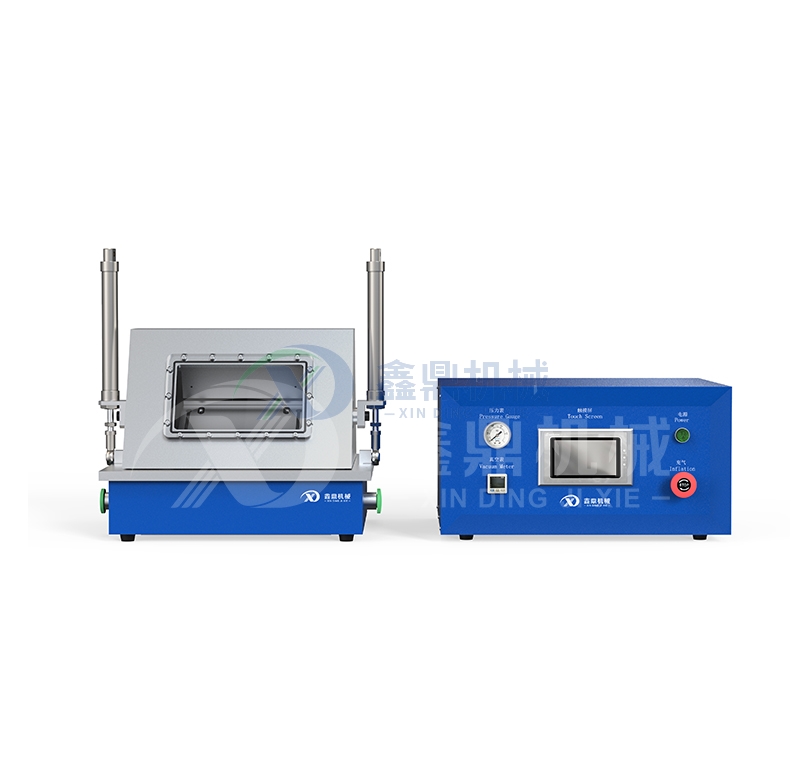

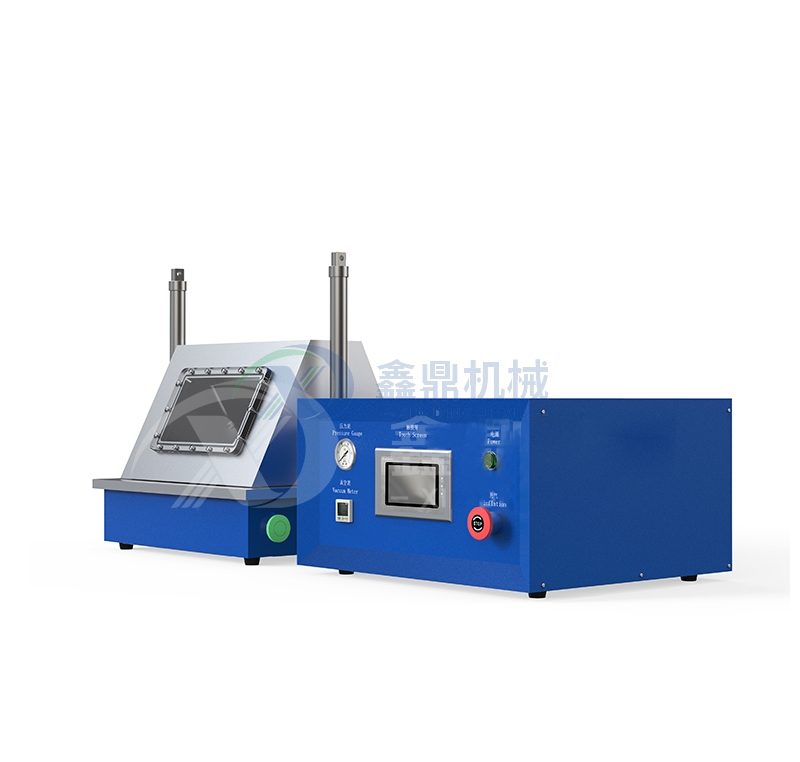

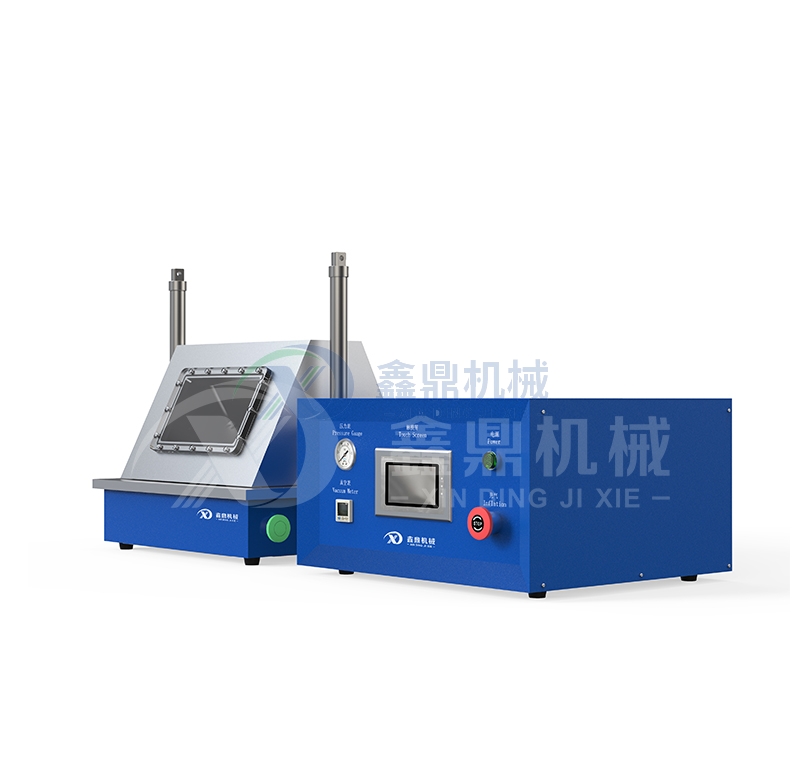

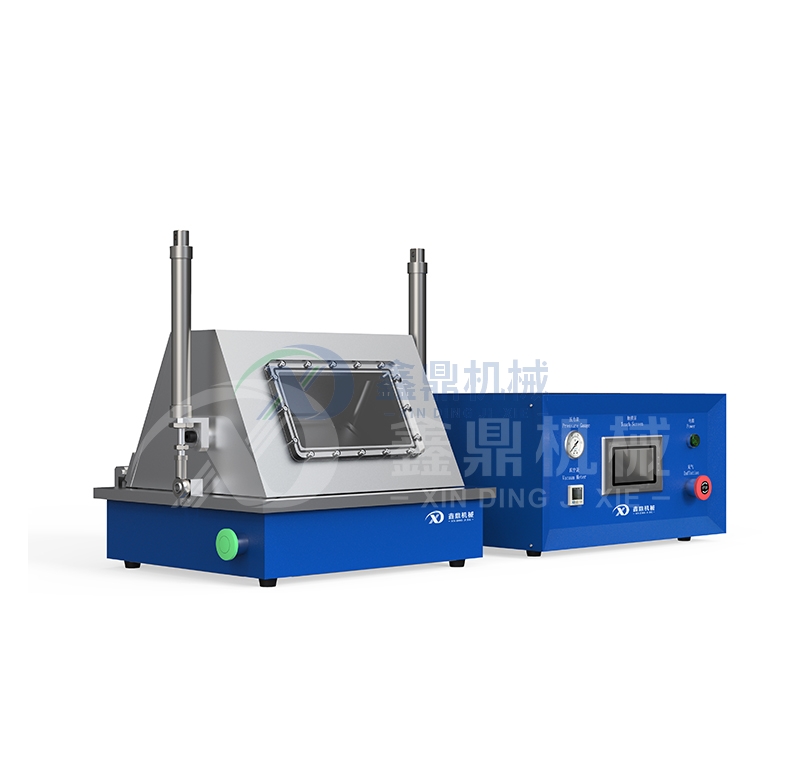

XD-YFJ200真空预封机

产品属性

  • 所属分类:软包电池实验设备
  • 产品编号:1561017518
  • 浏览次数:0
  • 发布日期:2019-10-21
  • 产品概述
  • 产品视频

XD-YFJ200主要适用于软包装锂电池在注液静置后的抽真空、热压预封装;本机通过准确控制主要的真空抽气箱和气动热封组件,自动完成电池铝塑外壳的真空热封装。



产品特点

*封头采用铜质材料制作,传热效果好节省电耗,提高工作效率, 比同类产品节能;

*上下封头的压力可通过调压阀调节,以实现不同工艺参数要求;

*上下封头用气缸驱动通过两个线性导套导向,上下活动灵活,导向准

确保证产品封边后平行度的要求;

*通过透视窗口可以在工作时观察腔内的变化。

*盖腔用气缸驱动,通过旋转导套导向,上下活动灵活,导向准确保证产品密封性要求。

*能适用于不同规格的产品电池,且调节简单方便。

*采用主机与控制箱分体式设计,使得机器可置于手套箱内工作,也可置于流水线上工作。

*操作简便、外形美观、体积小、重量轻。



技术参数

*PLC触屏自动化控制;

*腔体采用铝合金制作,耐腐蚀,结构牢固;

*真空度可达-95Kpa可调(买方自备真空泵);

*封头温度:温~250℃,温度可调;

*温控精度:±2℃;

*热封压力:07Kg/cm2 可调;

*热封时间:0~99秒可调;

*封边宽度:5±0.4mm(根据客户要求);

*封边尺寸:200mm;

*放电池范围长200,宽160mm(包含气包位)

*封印厚度范围:60~300um

*封印厚度精度(mm):任意两点封装厚度差<15um

*耗气量:约0.2L压缩气体/每封一次。

*空压工作速度:≥180次/h

*电  源:220V/50Hz;功率:采用300w发热管,加温时的功耗约0.6KW。

*外形尺寸:外形尺寸:工作部:470mm*485mm*435mm; 控制箱:420mm*325mm*225mm

*设备重量:55Kg


特点:

用于中、小型软包锂离子电池的顶侧封、真空除气、真空封口等工艺;真空度保持良好,确保电池成品的良率;温度均匀性好,封装一致性高,使用寿命长;分体式设计,主体可放置在普通的手套箱内使用,控制箱外置;在手套箱内使用时,建议使用惰性气体防止对手套箱的污染;

产品参数:



电    源电压单相220VAC±10%(可定制110VAC),频率50Hz/60Hz,功率700W。
气    源0.5~0.8MPa压缩空气或惰性气体
封头温度上、下封头可达250℃,推荐上封头200℃,下封头180℃。
温控精度±2℃。
电池尺寸Max. L200mm*W190mm*H12mm 。
封边宽度标配5MM,可定制。
封口长度ax.190mm。
封口压力通过气压调节。
热封时间0~99s可调,推荐设定5-6s。
真 空 度可调节,可到-90Kpa以上。
耗 气 量约0.2L压缩气体/每封一次。
安装尺寸本体L470mm*W480mm*H430mm,控制箱L420mm*W320mm*H220mm。
耗 气 量本体约52Kg,控制箱约15Kg。
