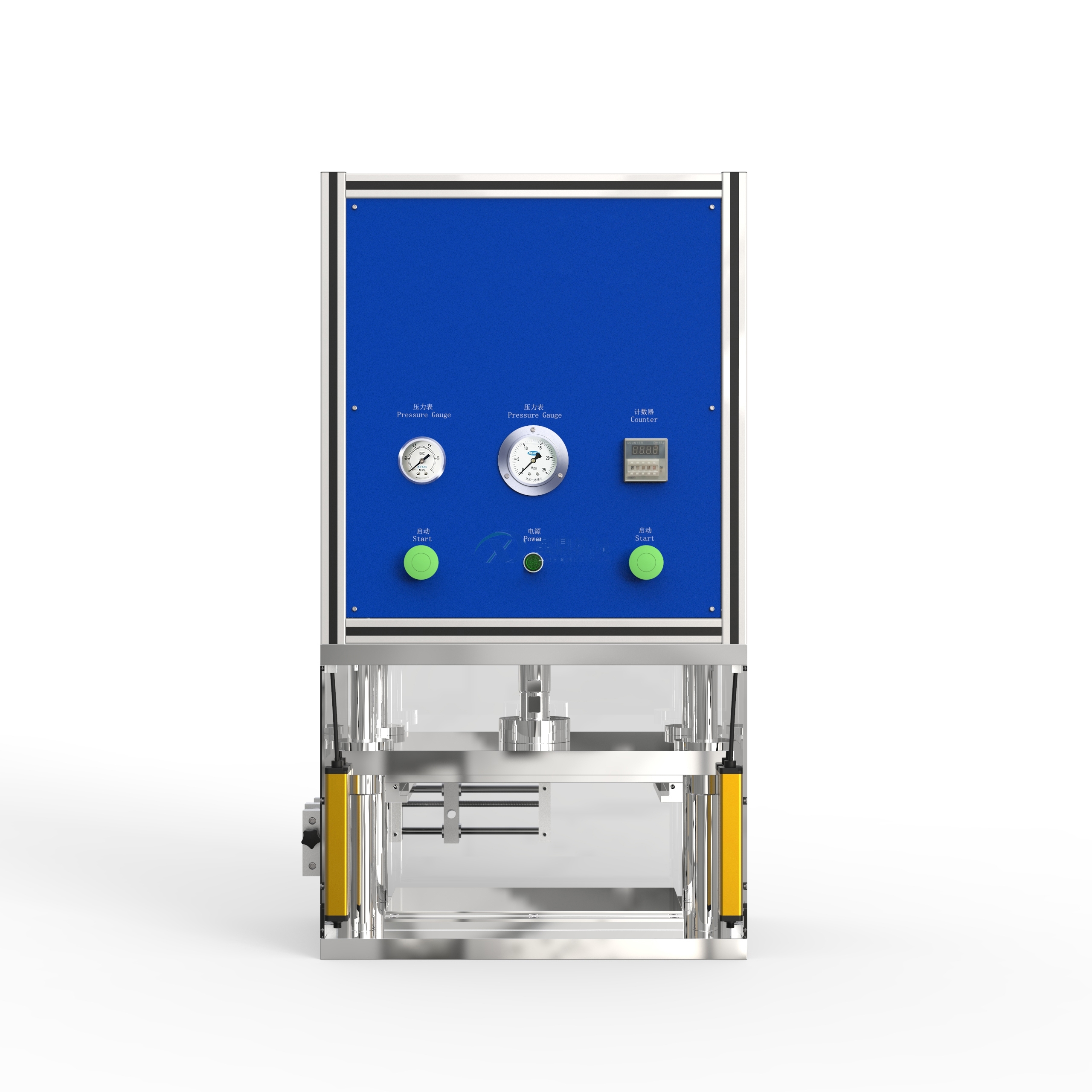

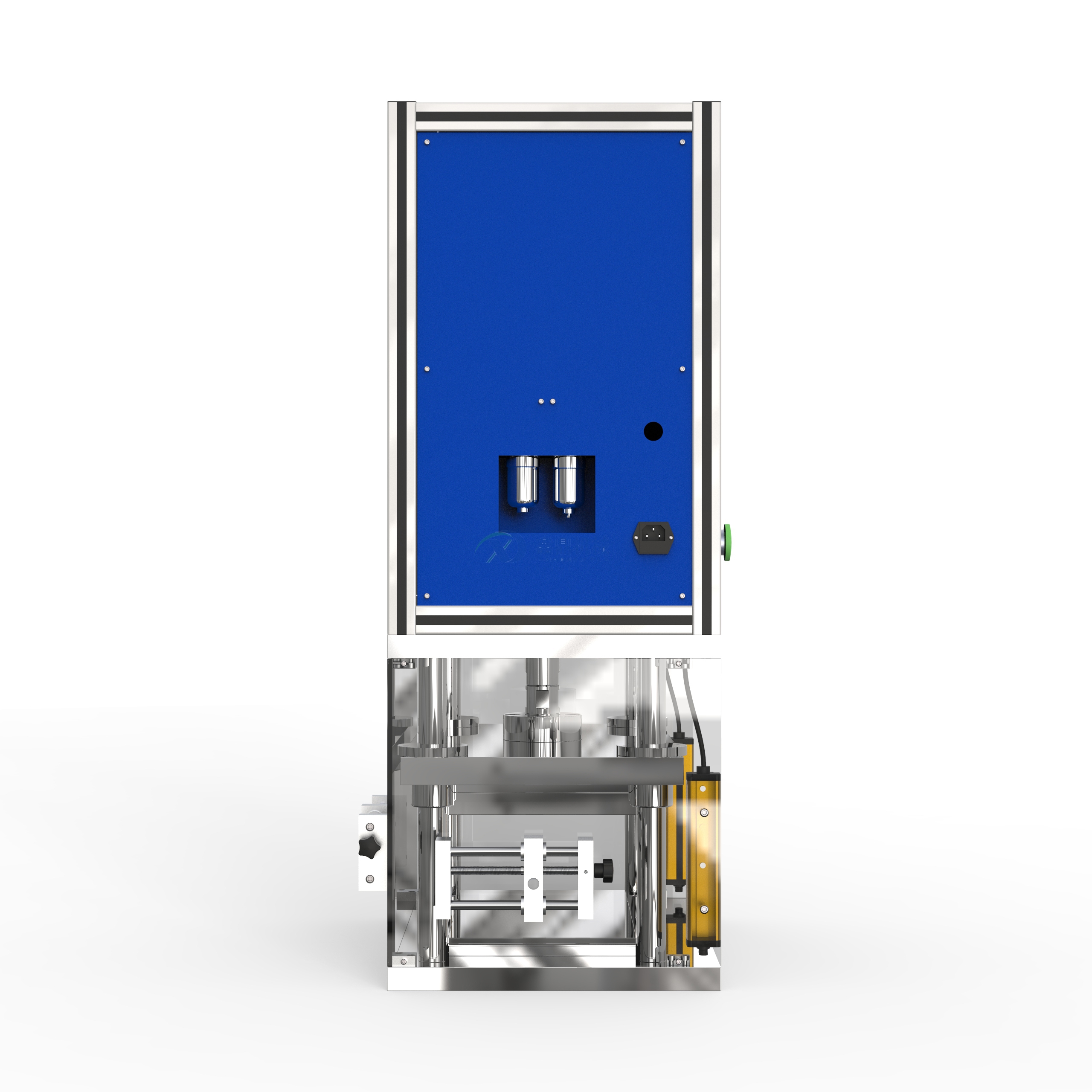

XD-MQ280半自动模切机是一款应用于锂电池叠片正、负极片模切的设备。该设备通过增压缸对片式或卷料极片进行单片冲模,可根据客户要求提供各种形状的刀模实现不同尺寸电池极片的成型和模切。
产品特点 |
*采用红外线定位装置,准确方便极片的定位模切;
*更换刀模方便、快捷;
*刀模寿命长,正常使用≥3万次;
*没有毛边、掉粉、压痕等质量缺陷;
*介于手动与全自动之间,效率高800~2000片/每小时;
(根据冲切极片大小每次可冲1~8片,标准是2片)
*采用四根导柱结构,上下滑动顺畅精度高;
*设备进料口有安全保护光幕,操作十分安全;
*外观精致,钣金采用立体几何设计,简洁美观;
*操作简便、安全可靠、体积小
技术参数 |
*采用红外线定位装置,准确方便极片的定位模切
*垂直毛刺≤15μm,水平毛刺≤20μm;
*刀模寿命长,正常使用≥3万次
*冲切尺寸:280x180mm(可根据客户要求定制)
*冲切精度:±0.1 mm
*增压缸:3T
*模切行程:150mm
*气液增压缸驱动,冲切力和冲切速度可调
*产能:800~2000EA/H(片料模切效率稍低)
*具有安全保护光幕
*电源:220V/50Hz
*功率:100W
*压缩空气:0.5Mpa~0.8 Mpa
*外形尺寸:L590xW415xH900mm
*设备重量:190k
特点:
卷式或片式极片供料,刀模板实现模切;气液增压缸驱动,冲切力和冲切速度可调;高强度框架,上、下精密压板,高性能刀具,保证模切精度;模切产品毛刺小、无掉粉、无压痕等外观不良;标配一套标准正、负极片刀模,刀模形状也可根据客户要求制作;可自动计数,设计安全光幕互锁确保操作安全;
产品参数:
产品参数 | 配置电源:100V-240V/50Hz; 功率:20W |
压缩空气:≥0.4MPa | |
适用规格:铝塑膜规格长度185mm±5mm;宽度110mm±5mm;冲坑深度≤6mm | |
铝塑膜厚度:0.11-0.2mm | |
增压缸:5T | |
·拉伸气缸:0.2T | |
送料方式:手动 | |
·设备重量:约120kg² | |
·设备尺寸:长x宽x高≈460x320x925mm | |
模柄下平面与底板的平行度:0.02 mm | |
设备产能:400EA/H | |
模具部分: | |
(a)上下压料板平面度:0.02mm | |
(b)冲头平面度:0.02mm | |
(c)压料板&冲头光洁度:0.1 (镜面抛光) | |
(d)拉伸模件间隙:0.2—0.35mm (视材料要求) |
