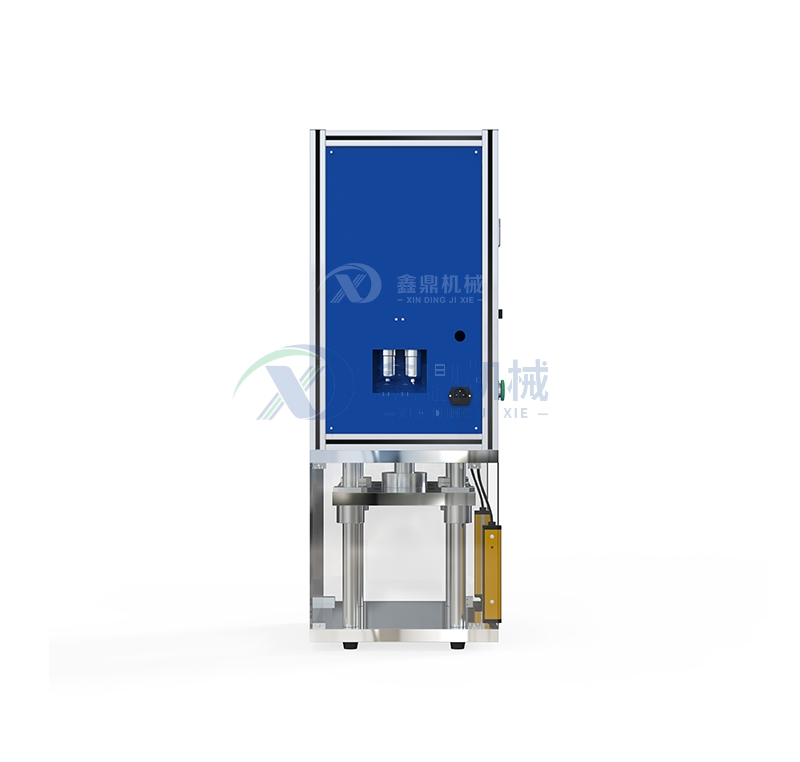

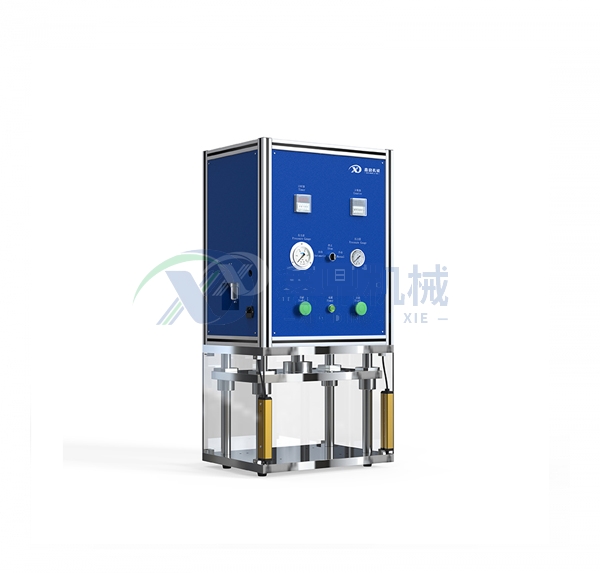

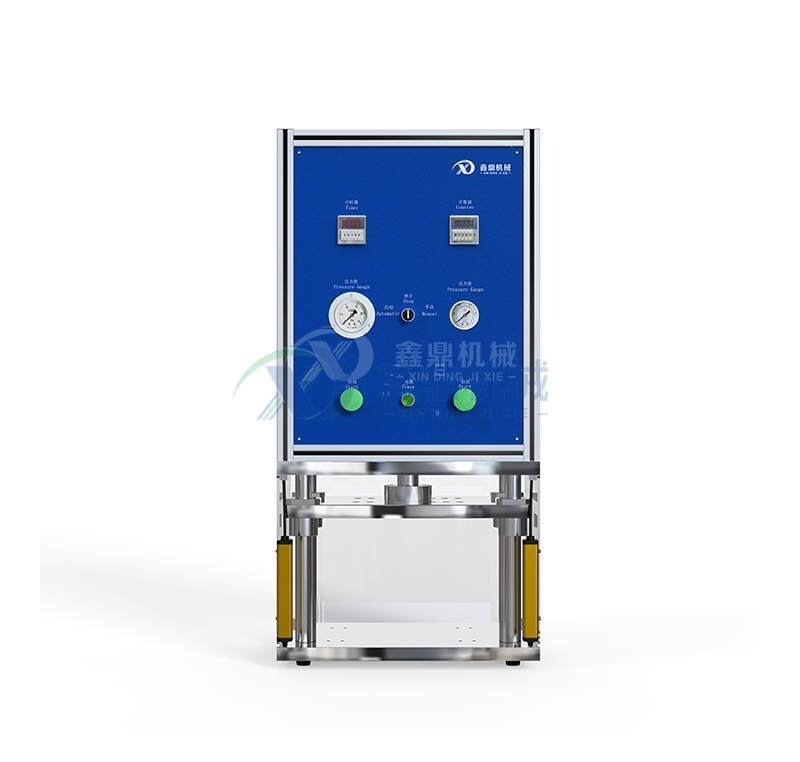

XD-MQ180半自动铝塑膜成型机

产品属性

  • 所属分类:软包电池实验设备
  • 产品编号:1561017518
  • 浏览次数:0
  • 发布日期:2019-10-21
  • 产品概述
  • 产品视频

XD-MQ180一款应用于锂离子软包电池铝塑膜成型的设备。该设备通过气缸驱动,可根据客户要求制作的上下成型模实现不同尺寸的锂离子电池铝塑膜外壳成型



产品特点

*采用四根导柱结构,上下滑动顺畅精度高;

*更换模具、调节拉伸深度简单、快捷;

*与同类产品相比,同等质量的铝塑膜本产品拉伸的更深、更稳定。

*精密的模具设计,成型后产品各角位及周边无鱼尾纹及塌角;

*采用光幕及外罩保护,使用安全;

*采用日本进口模具材质及高强度的铬钢和合金铝,表面经过环保电镀和烤漆处理;

*外观精致,钣金采用立体几何设计,简洁美观;



技术参数

*铝塑膜厚度: 0.100.2mm

*适用规格:铝塑膜规格长度180mm 宽度150mm (可根据要求定制)

冲壳深度6mmPocket无破损、PP层无褶皱.

*设备产能:200400EA/H

*动力源:3T

*电源:AC220V/50Hz 功率:100W

*气源:0.5MPa0.7MPa

*模具部分:模具/模芯粗糙度:0.4(镜面抛光)

*模具/模芯粗糙度:0.4(镜面抛光)

*上下模平面度:0.02mm

*模芯平面度:0.02mm

*成型长度公差:±0.2

*成型宽度公差:±0.2

*成型厚度公差:±0.1

*外形尺寸:L4480mm*W330mm*H920mm

*重量:160kg.


特点:

片式铝塑膜成型,适用于研发和制样应用;气液增压缸驱动,成型压力和成型速度可调; 高强度框架,上、下精密模板,保证成型精度;成型产品拉伸均匀,拉伸效果优质,无拉伤、破裂等不良;标配一套标准尺寸模具,也可根据客户要求制作;设计安全光幕互锁确保操作安全;

产品参数:



电    源电压单相110-220VAC±10%,频率50Hz/60Hz,功率60W
气    源0.5-0.8MPa压缩空气
成型尺寸Max. L150*W120mm
标配模具L62*W46mm,要求铝塑膜尺寸长205mm,宽120mm
成型压力Max. 5T,可调节
冲坑深度Max. 6mm,高拉伸强度铝塑膜质量有关
成型精度±0.05mm
角部拉伸偏差好于±0.05mm
成型厚度0.1~ 0.2mm铝塑膜
设备尺寸L460mm*W320mm*H925mm
重    量约136Kg
电    源电压单相110-220VAC±10%,频率50Hz/60Hz,功率60W
气    源0.5-0.8MPa压缩空气
成型尺寸Max. L150*W120mm
标配模具L62*W46mm,要求铝塑膜尺寸长205mm,宽120mm
