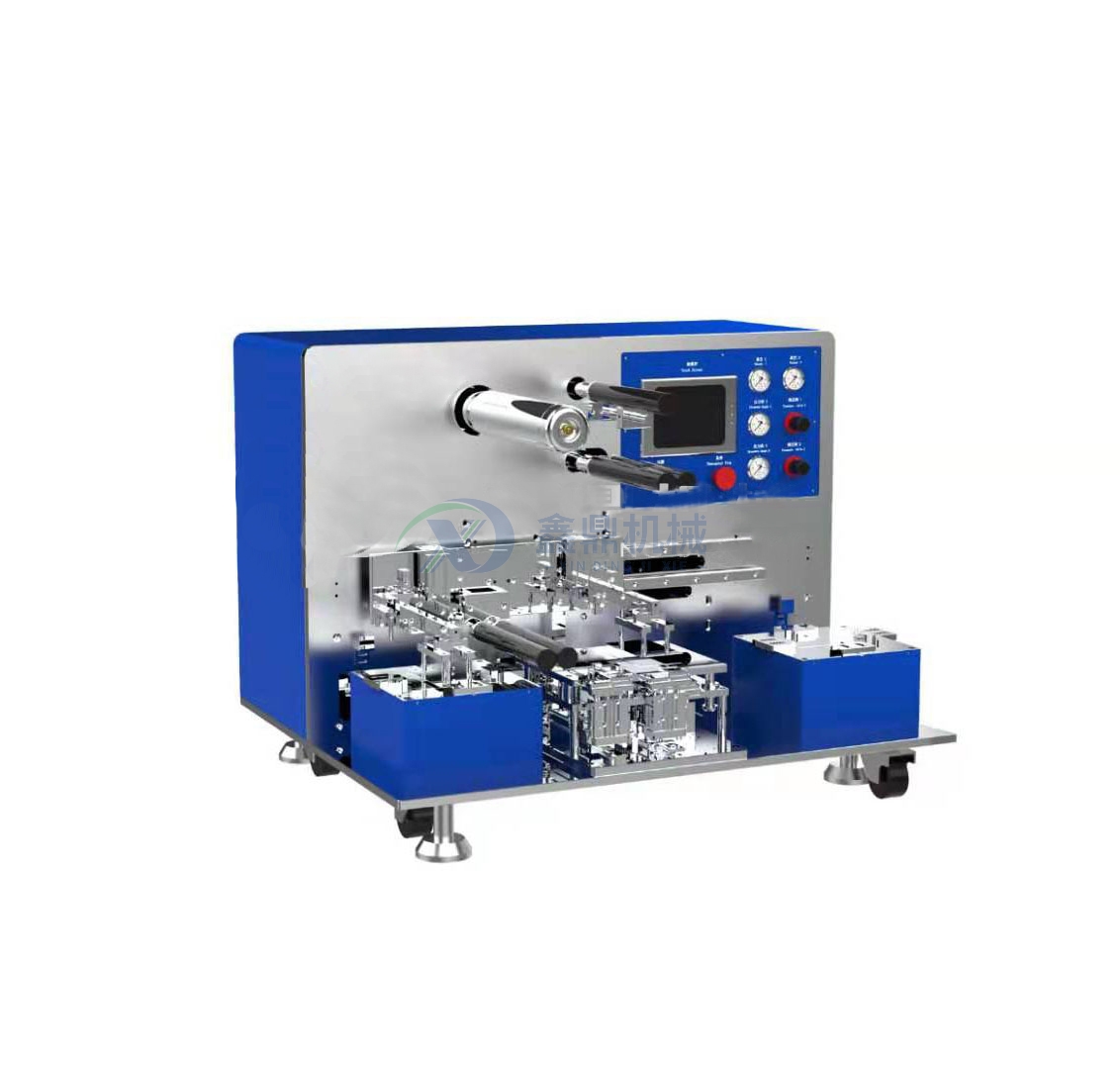

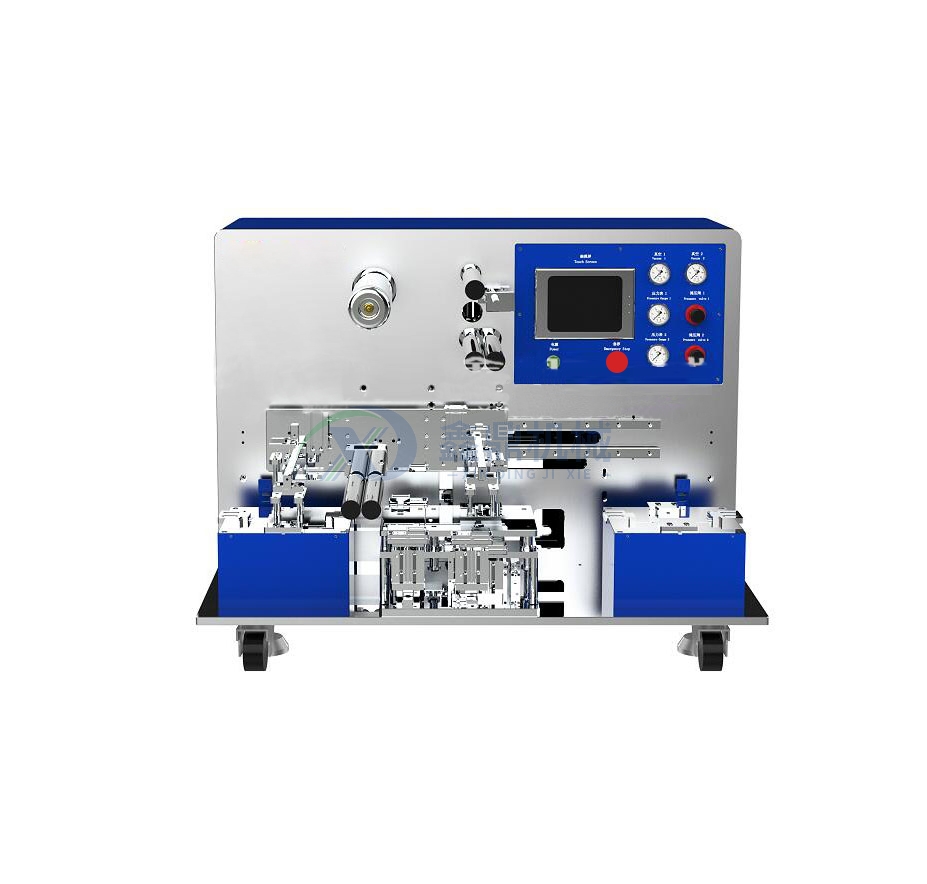

XD-RB-DP200 半自动叠片机

产品属性

  • 所属分类:叠片设备系列
  • 产品编号:1571733220
  • 浏览次数:0
  • 发布日期:2020-08-26
  • 产品概述
  • 产品视频

XD-RB-DP200自动叠片机是一款可应用于锂离子电池极片叠片工艺的设备。实现人工装片、后续极片位置校正和叠片过程采用全自动来完成,具有叠片效率高、叠精度高的特点。设备设计可层叠200*200mm的电芯,不同尺寸可通过调整夹具实现,非常适用于叠片型锂离子电池的研发和样品制作。该设备采用单悬臂结构设计,卷料隔离膜自动恒张力控制自动纠编控制



产品特点

*叠片数量可按照预先设定进行自动控制;

*采用兼容性设计,电池尺寸变化可通过调节定位夹具实现,调节范围大;

*PLC控制,HMI操作,使用维护方便;

*极片人工装片,自动定位,机械手自动吸片,自动层叠;

*卷料隔膜自动伺服恒张力控制。

*隔膜自动光电纠编控制。



技术参数

*叠片方式 Z字形叠片

*操作方式 人工上料,机械手取料叠片,自动拉隔膜.

*叠片精度 整齐度≤±0.3mm

*叠片范围 电池Min. L62mm *W46mm,Max. L200mm*W200mm,不含极耳

*叠片厚度 Max.30mm

*叠片层数 Max. 500可设定

*隔膜卷径 Max. 250mm

*隔膜卷芯 3寸卷芯,气涨轴夹紧

*卷料隔膜自动伺服恒张力控制。

*隔膜自动光电纠编控制。

*电源 电压单相AC220V±10%(可定制110VAC),频率50Hz/60Hz,功率0.6KW

*气源 0.5~0.8MPa压缩空气

*使用环境 建议环境温度25±3℃,湿度30~90RH,无振动和电磁干扰

*外形尺寸:L1100mm*W790mm*H755mm

*重量:300kg.
